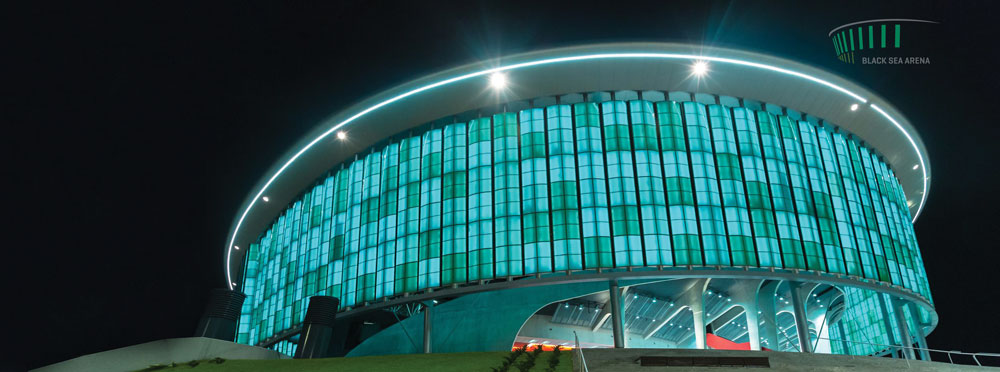

„Black Sea Arena“ yra didžiausia atvira koncertų salė Kaukazo regione. Vokiečių architektų projektuota arena – pasaulinio lygio unikalus architektūrinis statinys, šiame regione turintis ambicijų tapti galingu traukos centru ir padėti pamatus infrastruktūros bei turizmo plėtrai. Arenos, kurioje telpa 10 tūkst. žiūrovų, funkcija – Gruzijos žmonėms ir jos svečiams rengti pasaulinio garso atlikėjų pasirodymus, festivalius, televizinius projektus ir šou.
„Dalyvauti tarptautiniame konkurse, įtikinti, kad galime padaryti viską laiku ir taip, kaip pateikta projekte, – buvo didelis iššūkis ir laimėjimas. Tik dėl įmonės „Televizijos ir ryšio sistemos“ įdirbio šiame regione ir nuolatinių konsultacijų, kurias nuosekliai teikėme su savo partneriais „Scenos techninis servisas“, šis projektas jau gyvena savo gyvenimą“, – pasakoja „Televizijos ir ryšio sistemų“ direktorius Arnoldas Puzanovas.
Generalinis projekto rangovas TVC pagamino ir integravo televizinę sistemą, kurią sudaro kilnojama televizinė stotis, IPTV tinklas, tarnybinio ryšio sistema, robotinės kameros. Partneris STS atliko įgarsinimo ir apšvietimo, scenos mechanizacijos, draperijos ir dangos, specialiųjų efektų ir visų šių sričių valdymo sistemų projektavimo bei instaliavimo darbus. Įmonės taip pat atliko personalo apmokymus ir techninį palaikymą pirmųjų renginių metu.
„Koncertinės salės komplektacija suformuota taip, kad galėtų aprūpinti pasaulinio garso atlikėjų pasirodymus, nesinuomojant daug papildomos technikos. Visas įgarsinimo, apšvietimo, vaizdo ir TV sistemų valdymas – centralizuotas. Pagrindinis ypatumas buvo siekis, kad visos šios sistemos integruotųsi taip, jog veiktų kartu ir papildytų viena kitą. Toks sprendinys turėjo daug iššūkių, reikėjo itin didelio profesionalumo tiek projektuojant, tiek jį įgyvendinat“, – sako Laurynas Paškevičius, „Scenos techninis servisas“ direktorius.
Apšvietimo sistema

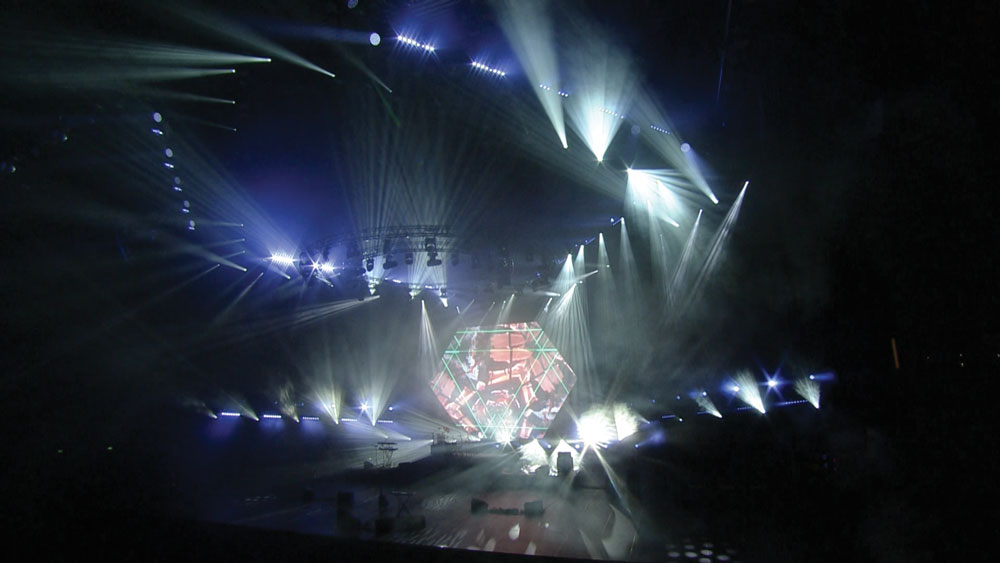

Atsižvelgdami į suformuotus koncertinės arenos valdytojų poreikius, numatomą joje vykdyti teatrinio ir koncertinio tipo turinį bei klimato sąlygas – STS specialistai suprojektavo ir įrengė mobilią, itin universalią, modernią ir didžiulę apšvietimo sistemą.
Ją sudaro įvairaus tipo ir paskirties prožektoriai: klasikiniai teatriniai prožektoriai (plano convex, fresnel, convex) su kaitrinėmis lempomis (70 vnt.); sekimo prožektoriai su išlydžio lempomis (kitaip patrankos ar folowspot) (8 vnt.); daugiafunkciai programuojami scenos apšvietimo prietaisai su išlydžio lempomis (138 vnt.) ir su LED (šviesos diodų) šviesos šaltiniu (224 vnt.). Taip pat – kalibruotos baltos šviesos prožektoriai (96 vnt.), efektinė šviesa, papildanti bazinius apšvietimo prietaisus: blykstės, vėjo turbinos su LED apšvietimu, apakinantys prožektoriai (blinder) (42 vnt.).
Visa ši sistema yra valdoma modernių, aukščiausio lygio naujausios programinės įrangos apšvietimo valdymo pultų (4 vnt.), kuriuose integruoti jutimui jautrūs ekranai, turintys automatinio rezervavimo funkciją (backup): vienu metu veikia du pultai, o kažkuriam užstrigus jo funkcijas automatiškai perima atsarginis pultas.
Įgarsinimo sistema

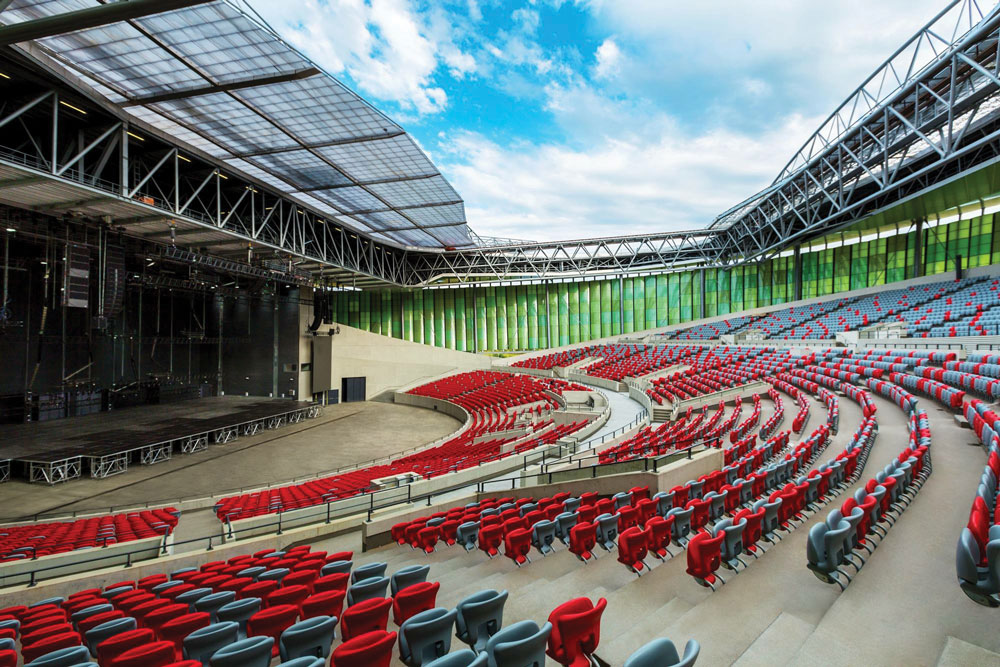

„Salės architektūra itin pretenzinga garsui – atsidarantys ir užsidarantys stogas bei sienas dengiančios 168 lamelės, itin didelė salės klausytojų zona: 80 m gylio ir 120 m pločio. Visa tai atitinkamai veikia garsą ir, norint iškabinti įrangą, reikia itin didelio tikslumo. Siekiant, kad tokio dydžio salėse garsas sklistų švariausiai, galingiausiai ir pasiektų visus renginio dalyvius vienodai, – aparatūra turi būti iškabinta milimetrų tikslumu ir nukreipta laipsnių dešimtųjų dalių tikslumu į tikslines arenos puses“, – pasakoja L. Paškevičius.
Koncertinėje salėje integruota itin moderni, universali ir turinti plačias realizavimo galimybes prancūzų gamintojo „L-Acoustics“ įgarsinimo sistema. Pasirinkta Left-Center-Right įgarsinimo sistemos konfigūracija, kuriai įgyvendinti sukomplektuota įranga: 64 plačiajuostės ir 30 žemo dažnio kolonėlių, 32 mobilūs ir stacionarūs garso stiprintuvai, 24 monitoriai, pagrindinis garso pultas (AVID Venue Profile), monitorinis pultas (AVID Venue Profile), 40 belaidžių ir 387 laidiniai mikrofonai, belaidė monitorinė sistema.
„L-Acoustics“ garso valdymo sistema yra ypač patogi, lanksti, naudojanti naujausias įgarsinimo technologijas ir aparatūrą. Visi prietaisai (garso stiprinimo sistema, belaidžių mikrofonų imtuvai, belaidžio monitoringo siųstuvai, garso pultai (mikšeriai), procesoriai) gali būti valdomi nuotoliniu būdu, naudojant belaidį kompiuterinį tinklą.
Montavimas ir scenos mechanizacija
„Visą koncertinei salei reikiamą įrangą į Juodosios jūros pakrantę atgabeno 24 vilkikai ir buvo pradėtas montažas. Pagal STS inžinierių parengtą projektą pradėta įrenginėti: įrangos pakabinimo ir priežiūros taškai, kabelių kanalai. Kanalais nutiesta 52 900 m kabelių, sumontuota elektros, įvairių signalų grandinių prisijungimo dėžučių (105 vnt.)“, – pasakoja L. Paškevičius.
Scenos zonoje sumontuota 12 didelių kabelių rinktuvų, per kuriuos patenka visi maitinimo ir signalų laidai ant pagrindinės įrangos pakabinimo sistemos (angl. maingrid, santvarų konstrukcija), sudarytos iš 180 m ypač didelio tonažo santvarų. Ant jos pakabinti 36 stacionariai įrengti keltuvai su 72 t bendrąja kėlimo galia. Maingrid sistemos esmė – palengvinti įrangos sumontavimo procesą: viską sumontuoti ant žemės ir tuomet pakelti į viršų.
Pagal scenografijos poreikius scenai įrengti galima panaudoti įvairaus tipo santvaras, kurias pakelti gali apie 100 vnt. ProLyft Aetos keltuvų su 1 000 ar 2 000 kg keliamąja galia.
Scenos grindys, draperija, pakylos ir specialieji efektai
Scenai (grindims, pakyloms ir kitiems jos elementams) formuoti naudojami (1 x 2 m) Prolyte StageDex grindų moduliai, turintys montuojamus rėmus Easy Frame C, galinčius formuoti scenos lygius ir aukščius (nuo 1,4 iki 2,10 m aukščio). Iš viso tokių skydų yra 452 vnt., jais galima padengti 932 m2 plotą. Scenos grindis galima sulaiptuoti, padaryti paaukštinimus, terasas, saleles, išėjimus į žiūrovų salę ir pan.
Tokio masto scenai (36 x 24 m) buvo suprojektuota ir sumontuota scenos draperija, kuri atitinka visus saugumo reikalavimus bei gerina scenos akustiką. Suprojektuota taip, kad būtų lengvai pritaikoma įvairioms salės transformacijoms. Šou efektui sukurti, stiprinti ir pagerinti apšvietimo galimybėms koncertinės salės įrangos bazėje yra sukomplektuotas specialiųjų efektų rinkinys: rūko, dūmų, žemo dūmo, konfeti, CO2, ugnies mašinų.
Vaizdo sistema
Vaizdo sistema įrengta bendradarbiaujant su lietuvių kompanija „Prezentacijų spektras“. Ji susideda iš įspūdingo skaičiaus LED modulių, iš kurių formuojami įvairaus dydžio ekranai, vaizdo sistemos pultų ir serverių. Iš esančio modulių skaičiaus arenoje gali būti sumontuotas 330 m2 ploto ekranas (iš viso 660 modulių) arba, pagal renginio poreikį, daug įvairaus dydžio ekranų, kuriuose galima transliuoti tiek specialias, vaizdo ar vaizdo grafikos vizualizacijas, tiesioginį vaizdą.
TV sistema
Kilnojamą televizijos stotį (KTS) ir TV sistemą koncertinei arenai suprojektavo ir pagamino generalinis šio projekto rangovas „Televizijos ir ryšio sistemos“. Bendrovė užsiima stacionarių ir kilnojamų televizinių stočių projektavimu, gamyba ir integravimu. Ši KTS yra viena moderniausių Europoje, itin aukštai įvertinta Amsterdame vykusioje pasaulinėje televizijos technologijų parodoje „IBC 2015“.
„Kilnojamą TV studiją sudaro du vilkikai: pagrindinis (14 m ilgio ir 28 t svorio), kuriame, vykdant transliaciją, dirba inžinieriai, režisieriai, vaizdo ir garso operatoriai. Čia sumontuota vaizdo, garso apdorojimo ir įrašymo įranga, ją naudojant perduodamas „gyvas“ vaizdas iš skirtingų vietų, pakartojami įsimintini momentai ar nurodomi pašnekovų duomenys, titrai. KTS ypatinga tuo, kad kėbule sumontuoti du ištraukiamų šonų mechanizmai. Taip KTS TV transliacijos metu viduje gali dirbti net 21 operatorius; pagalbinis (12 m ilgio ir 24 t svorio) vilkikas naudojamas įrangai gabenti ir elektros energijai gaminti (jame sumontuotas 70 kVA generatorius), įrengtos personalo poilsio ir serviso zonos, krovinių skyrius su liftu“, – pasakoja A. Puzanovas.
Prieš projektuojant TV sistemą, buvo iškelti trys uždaviniai: ištransliuoti „gyvą“ programą koncerto metu į LED ekranus, kurie pakabinti scenoje; formuoti tiesioginę transliaciją į kitas televizijas; daryti koncertinius įrašus, kurie bus transliuojami vėliau, juos redaguoti ir montuoti.
KTS sukomplektuota naujausia ir profesionaliausia įranga: itin aukštos raiškos vaizdo kameros Ikegami HDK-79GX, tarp kurių: robotinė sistema Ross Video Furio – bėgiais judanti vaizdo kamera, belaidė sceninė vaizdo kamera (steadicam), TV gerve valdoma vaizdo kamera ir itin didelio priartinimo „Canon“ objektyvai, pritraukiantys vaizdą net 80 ir 40 kartų. KTS „širdis“ – galinga Imagine Communications matrica, turinti 128 įėjimus ir 256 signalų išėjimus. Gauti vaizdo signalai „gyvai“ montuojami ir formuojama TV programa transliacijai kilnojamoje televizinėje stotyje arba MCR studijoje, kuri įrengta pačioje arenoje. Visą vaizdą, gaunamą iš kamerų, galima įrašinėti atskirai pakartojimų serveriuose GV K2 Dyno. Iš viso arenoje įrengta net 20 TV kamerų prisijungimo vietų tinklas, skirtas kameroms su specialiu jų išdėstymu erdvėje.
Klimato įtaka
Esminis šio projekto iššūkis ir ypatumas – klimato sąlygos. „Black Sea Arena“ yra subtropinėje klimato zonoje, kur oras permainingas, daug drėgmės, kritulių ir druskingumo. Tam, kad būtų užtikrintas visų sistemų sklandus veikimas ir įrangos ilgalaikiškumas, reikėjo itin preciziškai apgalvoti jos sandarų įrengimą, sandėliavimą ir eksploatavimą. Visoms įrangos valdymo sistemoms buvo specialiai įrengta patalpa su ypač didelės galios autonomine mikroklimato sistema, užtikrinančia temperatūrinį ir drėgmės režimų stabilumą, sandėliuose įrengtas specialus mikroklimatas, KTS stotyse – dubliuota oro kondicionavimo sistema.
Liepos 30 d. įvyko pasaulinio garso atlikėjos Christinos Aguileros koncertas ir oficialus „Black Sea Arena“ atidarymas. Šios atlikėjos pasirodymo techninio raiderio išpildymu rūpinosi kompanijos STS profesionalai: įgarsinimas, apšvietimas, scena, jos mechanizacija. STS buvo pakviesta padėti surengti šį koncertą – išpildyti techninę pasirodymo dalį. Tai buvo ir koncertinės salės personalo apmokymų dalis. Koncerto vaizdinės užduoties išpildymu pasirūpino TVC inžinierių komanda. Įmonės ir toliau planuoja padėti arenos personalui rengti pasaulinio garso ir vietinės reikšmės atlikėjų pasirodymus.
