Vilniaus sporto infrastruktūrą papildė išskirtinis objektas – iš pagrindinų sutvarkytas Mykolo Biržiškos gimnazijos sporto aikštynas. Tai vienas moderniausių tokio tipo objektų ne tik Vilniuje, bet ir Lietuvoje: čia įrengta standartinių matmenų futbolo aikštė su FIFA sertifikuota dirbtine danga ir automatine šildymo sistema.
„Šis aikštynas – reikšmingas papildymas miesto sporto bazei. Patogiai sportuoti čia bus galima ištisus metus. Pagerės sporto paslaugų prieinamumas ne tik gimnazijos bendruomenei, bet ir kitiems sporto, ypač futbolo, aistruoliams“, – per Mykolo Biržiškos gimnazijos sporto aikštyno atidarymo šventę sakė Vilniaus miesto meras Valdas Benkunskas.

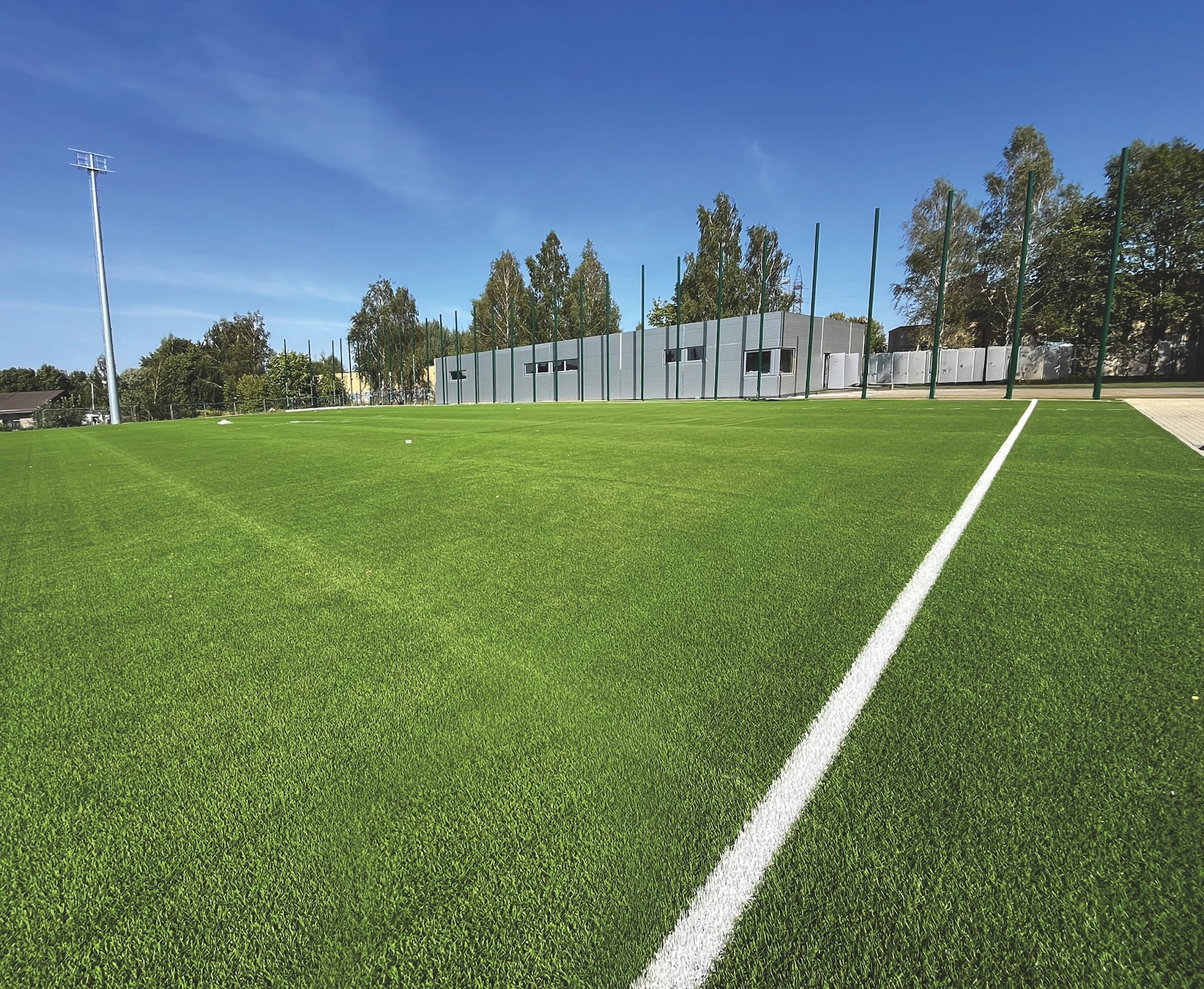

Naujasis sporto aikštynas atitinka šiuolaikinius kokybės reikalavimus. 69 x 109 m futbolo aikštės dirbtinės žolės danga sertifikuota pagal tarptautinį FIFA „Quality Pro“ standartą ir yra šildoma, todėl futbolą čia bus galima žaisti kiaurus metus. Įrengtos 200 sėdimų vietų tribūnos, nuo lietaus saugantys atsarginių žaidėjų suolai, teisėjams skirta vieta. Greta futbolo stadiono pastatytas 356 kv. m sporto paskirties pastatas su drabužinėmis, dušais, sanitarinėmis ir techninėmis patalpomis.

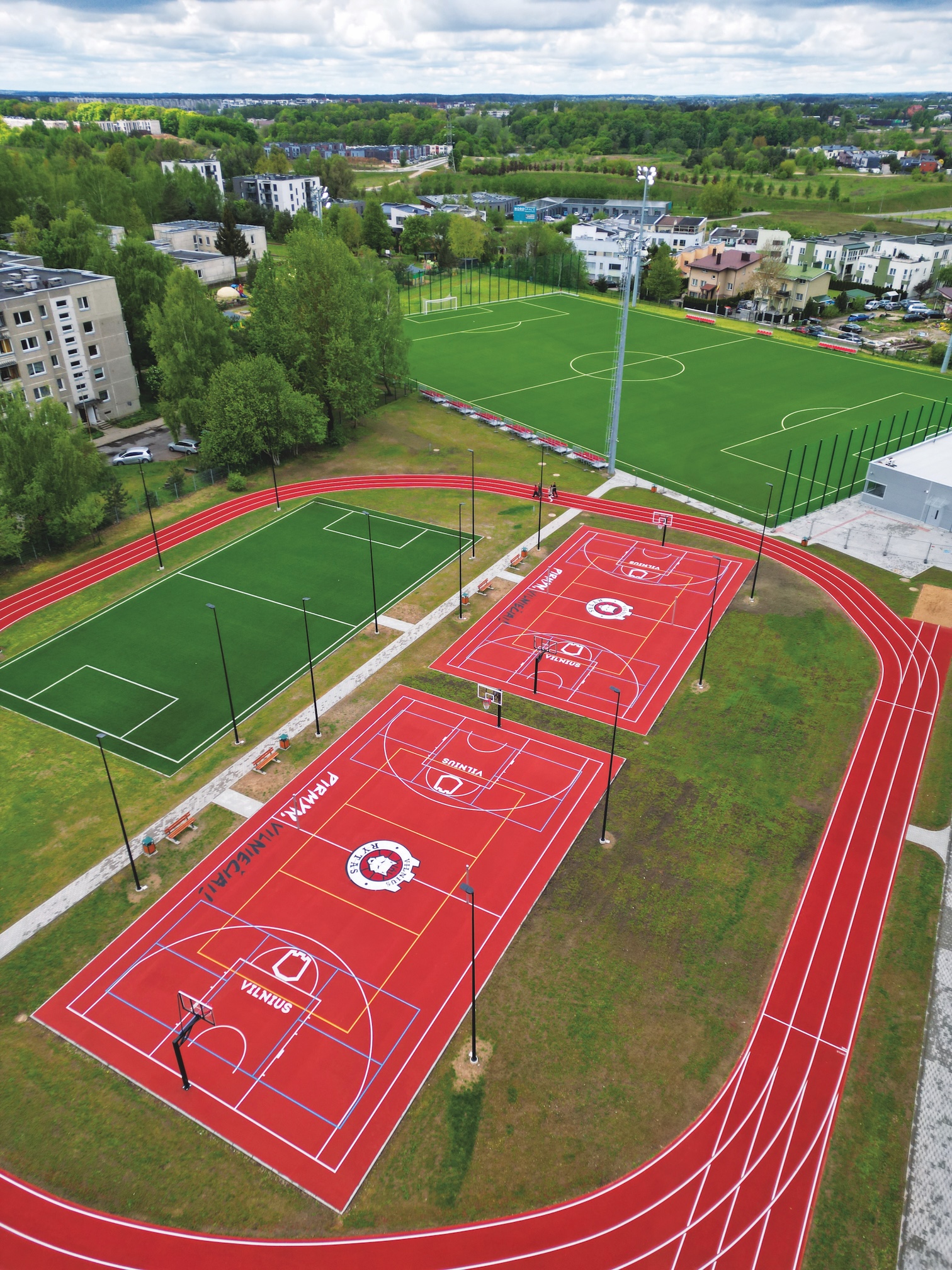

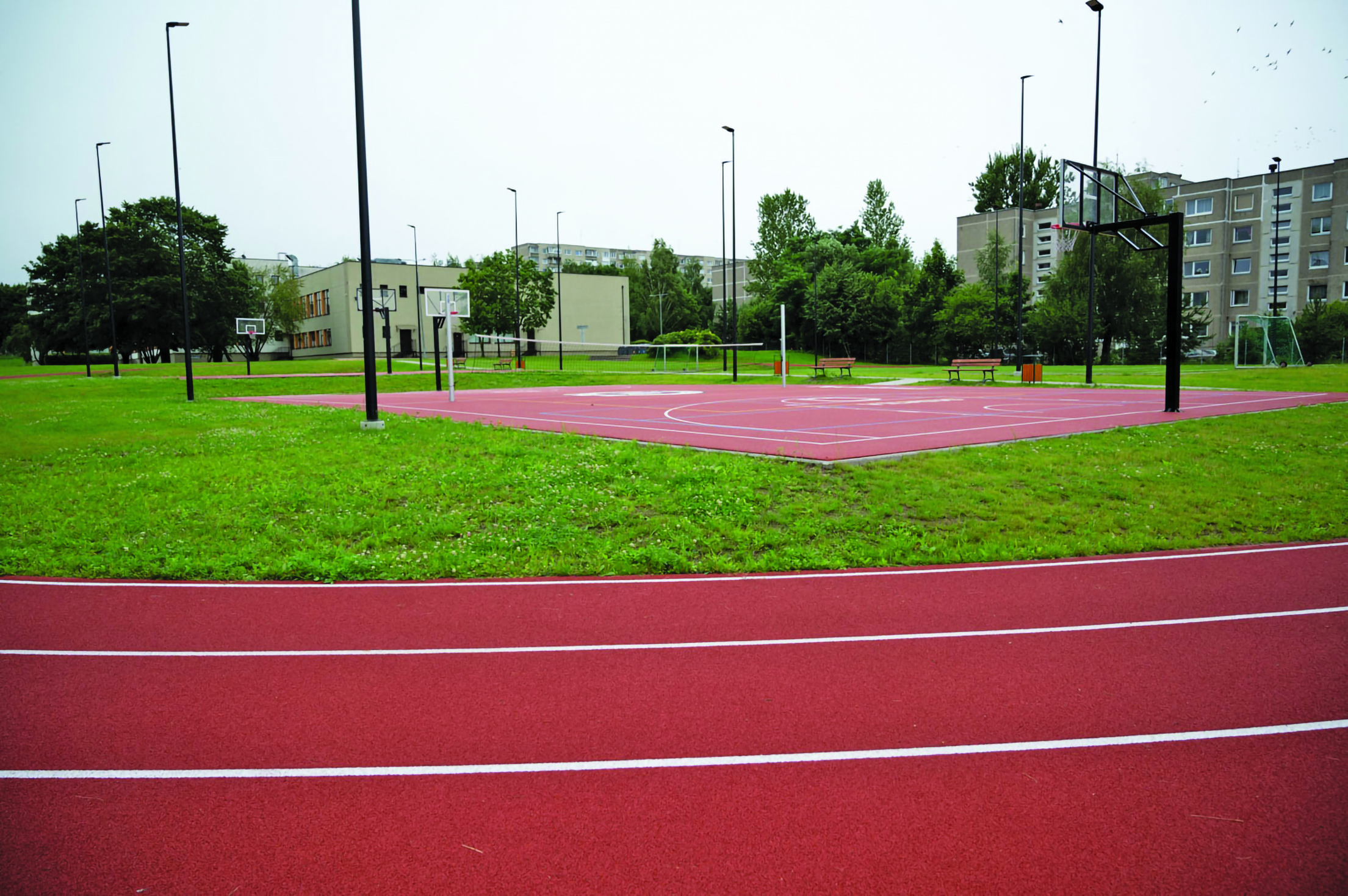

Šalia futbolo aikštės atnaujinta universali sporto erdvė: 20 x 40 dydžio futbolo aikštelė, taip pat dvi krepšinio aikštelės, kuriose galima žaisti ir lauko tinklinį, tenisą, badmintoną, populiarėjantį piklbolą.
Atnaujintas bėgimo takas, pakloti nauji inžineriniai tinklai, sutvarkytas įvažiavimo į teritoriją kelias, įrengtos automobilių stovėjimo vietos, vaizdo stebėjimo sistema, apšvietimas. Išskirtinius sporto aikštyno apšvietimo sprendinius projektavo ir visus jiems įgyvendinti reikiamus gaminius, tarp jų italų gamintojo „GMR Lighting“ 1440 W galios prožektorius „Woltron Led“, taip pat apšvietimo valdymo sistemą „Dali“, tiekė UAB „Mazgas“.
M. Biržiškos sporto aikštynu naudosis ne tik gimnazijos auklėtiniai, bet ir miesto bendruomenė. Čia bus plėtojamas neformalusis vaikų, jaunimo ugdymas, rengiamos mėgėjų ir profesionalų futbolo komandų treniruotės bei varžybos. Abi krepšinio aikšteles, mažąją futbolo aikštę ir bėgimo taką administruos M. Biržiškos gimnazija, sutartu laiku gimnazijos bendruomenė galės naudotis ir didžiuoju futbolo stadionu, tačiau jį administruos Vilniaus sporto infrastruktūra besirūpinanti VšĮ „Active Vilnius“.
„Perėmę šį objektą užtikrinsime jo tinkamą priežiūrą ir prieinamumą miestiečiams – turime tam ne tik kompetencijų, bet ir sukauptos patirties. Atverta naujoji M. Biržiškos futbolo aikštė taps dar viena svarbia Vilniaus sporto tinklo dalimi“, – teigia „Active Vilnius“ vadovas Gintas Teslia. Intensyvi veikla sporto komplekse bus pradėta jau netrukus.
Rengiant projektą remtasi gerąja užsienio praktika
„M. Biržiškos gimnazijos futbolo aikštė su šildoma danga, sertifikuota pagal tarptautinį FIFA „Quality Pro“ standartą, – pirmoji tokia Lietuvoje. Visas jos plotas išklotais paviršiaus šildymo vamzdeliais, kuriais iš atskiro šilumos punkto kontūro tiekiamas propilenglikoliošilumnešis tirpdo besikaupiantį paviršinį sniegą ar ledą ir tokiu būdu pratęsia stadiono sezoninį eksploatavimo laikotarpį“, – UAB „Projektų rengimo biuras“ (PRB) architektas Žilvinas Gedmintas, drauge su kolegomis rengęs aikštyno rekonstrukcijos projektą.
Sporto aikštyno rekonstrukcijos darbai buvo atliekami dviem etapais. Pirmuoju demontuotos susidėvėjusios sportinės dangos, aptvarai, apšvietimo atramos, sportinė įranga ir įrengta 109 x 69 m dirbtinės šildomos dangos futbolo aikštė su užribiais. Taip pat sumontuotas futbolo aikštei tinkamas apšvietimas, atsarginių žaidėjų suolai su uždanga nuo lietaus, teisėjams skirta vieta, plastiku dengtas metalo tinklas kamuoliui gaudyti, 200 sėdimų vietų tribūnos. Pakloti lietaus nuotekų, drenažo tinklai ir sumontuota visa šildomos stadiono dangos įranga, taip pat sporto aikštyno teritoriją juosianti tvora, pastatytas pastatas. Antruoju etapu rekonstruotos abi krepšinio aikštelės ir jose įrengti teniso bei badmintono stovai. Rekonstruota universalių matmenų aikštelė.
„Lietuvoje tokių projektų dar nebuvo įgyvendinta, todėl turėjome kliautis gerąja užsienio praktika. Didžiausias projektavimo galvosūkis buvo lauko inžinerija – reikėjo įvertinti, kokios galios ir tipo turėtų būti stadiono šildymo modulis, nes šildomo ploto palaikymas be sniego negali būti garantuojamas visomis lauko sąlygomis. Priklausomai nuo jų (išorės temperatūros, vėjo greičio, iškritusio sniego kiekio per valandą ir t. t.) kinta sniego ištirpinimo trukmė. Taigi esminis ir aptakiausiai įvertinamas čia buvo laikas nuo suveikimo iki norimo efekto. Įdiegta automatinė dangos šildymo sistema veikia esant -4 – +4 °C temperatūrai“, – didžiausius iššūkius prisimena Ž. Gedmintas.
Projektas buvo įgyvendintas pasitelkus statinio skaitmeninio informacinio modelio sudarymo metodiką. Procesą pagal iš anksto nustatytus ir suderintus reikalavimus prižiūrėjo Vilniaus vystymo kompanija.
„Mūsų projektavimo įmonei BIM metodika nėra naujiena: aktyviai domimės, plečiame žinias, dalyvaujame skaitmeninės statybos plėtroje. Tačiau suprantama, kad kiekvienas BIM statybos objekto užsakovas kelia savo specifinių reikalavimų. Ne išimtis buvo ir šis objektas, kurio „skaitmeniniam dvyniui“ kiekviename elemente turėjo būti priskirta juos palydinti parametrinė informacija iš anksto sutarta forma, visada sulietuvinta, aiški ir atitinkamo detalumo. Ši informacija bus labai naudinga ir statinių eksploatavimo metu“, – sako architektas.
Moderni dangos šildymo įranga – iš pasaulyje pripažintos įmonės
M. Biržiškos sporto aikštynui pasirinktas vienas pažangiausių pasaulio sporto stadionuose taikomų sprendimų – FIFA reikalavimus atitinkanti dirbtinė šildoma stadiono danga, kuri leis žaisti futbolą aikštyne ištisus metus. Užsakovas šiam projektui įgyvendinti pasirinko pasaulyje gerai žinomą įmonę „Rehau“, daugiau kaip 30 metų besispecializuojančią sporto dangos šildymo vamzdžių ir kolektorių gamybos bei tiekimo srityje.
„Vien pernai Lietuvoje ir Latvijoje „Rehau“ tiekė vejos šildymo įrangą trims stadionams, tarp jų – ir Latvijos nacionaliniam stadionui Rygoje. Pasaulyje instaliuotų šildomų stadionų vejų su „Rehau“ vamzdžiais skaičius jau perkopė 400. Štai Vokietijoje didžioji dalis sporto aikštynų funkcionuoja būtent su „Rehau“ dangos šildymo sistemomis. Praėjusiame futbolo čempionate „Euro 2024“ net aštuoniuose iš 10 stadionų, kuriuose vyko rungtynės, buvo instaliuoti „Rehau“ vamzdynai“, – kompanijos kompetencijas automatinių dangos šildymo sistemų rinkoje faktais grindžia „Rehau Lietuva“ generalinis direktorius Remigijus Barauskas.
Įgyvendindami M. Biržiškos futbolo aikštės projektą, dar šildymo sistemos projekto stadijoje „Rehau“ su užsakovais dalijosi savo patirtimi ir techniniais sprendimais. Futbolo aikštėsdangai šildyti buvo pasirinkti specialiai tam tikslui gaminami „Rehau Rautherm PEX-a“ vamzdžiai.
„Tai pats patikimiausias pasirinkimas. Šio tipo vamzdžiai atspariausi mechaniniams pažeidimams, atlaiko didelį slėgį (bandant futbolo aikštės šildymą buvo testuojama 10 barų slėgiu), nebijo cheminio poveikio (viduje cirkuliuoja neužšąlantis glikolis) ir yra ypač ilgaamžiai – eksploatuojami ne mažiau kaip 50 metų. Kolektoriai buvo pastatyti pagal Tichelmann’o principą, tokiu būdu užtikrinant vienodą slėgį, o kartu ir šilumos atidavimą, visose futbolo aikštės vietose“, – „Rehau“ produktų privalumus vardija „Rehau Lietuva“ pardavimų vadybininkas Marius Mačenskas.
Tiesa, sistemos instaliacijos metu kilo neplanuotų iššūkių – vasaros liūtis kelias dienas skandino Vilnių ir apsėmė dar neužkastą vamzdžių sistemą. Tai buvo stiprus mechaninis išbandymas visiems sistemos sujungimams, tačiau rangovas puikiai suvaldė situaciją, o įranga atlaikė nestandartines vandens apkrovas.
Šildoma futbolo aikštės danga sportininkams leis pajusti visiškai kitą komforto lygį. „Rehau“ šildoma danga suteiks galimybę paankstinti ar pailginti futbolo sezoną, tikėtina, ir visiškai jo nenutraukti per žiemą. Jeigu esant storai sniego dangai pagrindinis sniego sluoksnis nuvalomas mechaniškai, jo likutį ištirpina šildymo sistema.
Be minėtųjų šildymo sistemų, „Rehau Lietuva“ prekiauja santechnikos įranga (vamzdynais, valdymo sistemomis), profiliais langams ir baldų gamybos medžiagomis.
2022 m. „Rehau“ atidarė naują vamzdžių gamyklą Klaipėdoje. „Rehau“ yra šeimos verslo kompanija, įkurta dar 1948 m. Vokietijoje. Šiuo metu kompanijoje dirba daugiau kaip 20 tūkst. darbuotojų.
Šildymo sistema po dirbtine veja: kai klaidų taisyti nebegalima
Netipinis projektas, reikalaujantis milimetrinio tikslumo, – taip M. Biržiškos gimnazijos futbolo aikštės šildymo įrengimą apibūdina vidaus inžinerinių sistemų specialistai.
„Visas projektas buvo netipinis. Norint kokybiškai įrengti šildomą futbolo aikštę po atviru dangumi, mūsų komandos darbai turėjo būti preciziški. Juk sumontuoti vamzdynai yra uždengiami dirbtine veja – galimybės taisyti klaidas tiesiog nelieka“, – pabrėžia Arnas Vadoklis, vidaus inžinerinių sistemų projektavimo, montavimo ir eksploatavimo įmonės „Euro Bonus“ vadovas.
Projektui pasirinktos patikimos ir ilgaamžės vokiškos šildymo sistemos „Rehau“ vamzdynai nuo šilumos punkto buvo nutiesti po visa futbolo aikšte. Po žeme įrengtas kolektorius ir prie jo prijungti šildymo vamzdžiai, tiekiantys šilumą dirbtinės dangos paviršiui. Sistema buvo naudojama pirmą kartą Lietuvoje, todėl reikėjo išsiaiškinti montavimo technologiją ir ypatybes. „Rehau“ atstovai surengė mokymus, juos vedė iš kompanijos gamyklos Vokietijoje atvykęs ekspertas. Taip pat buvo parūpinti šiems vamzdynams montuoti reikiami specifiniai įrankiai.
„Didžiausią iššūkį kėlė gamtos sąlygos – darbai vyko lauke, tad kiekvienas lietaus lašas ar saulės spindulys turėjo įtakos procesui“, – prisimena A. Vadoklis.

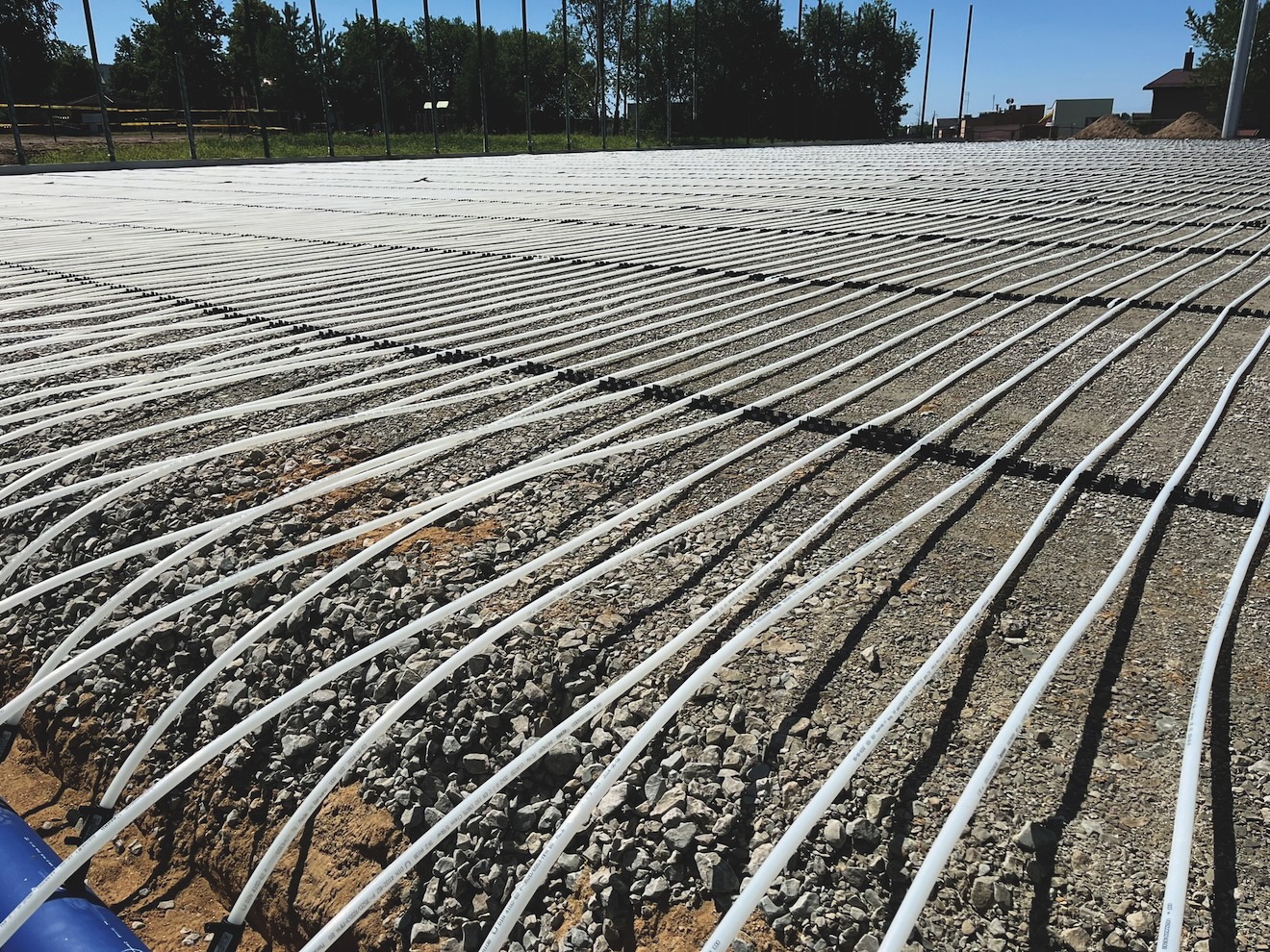

Kolektorius buvo montuojamas žemiau futbolo aikštės paviršiaus, todėl duobėse nuolat kaupėsi lietaus vanduo. Tuo pat metu plastikiniai šildymo vamzdeliai buvo klojami ant skaldos pagrindo. Saulėtomis dienomis vamzdeliai išsiplėsdavo, o vėliau vėl susitraukdavo, todėl reikėjo nuolat tikslinti jų padėtį, kad išlaikytų reikiamą atstumą.
Tai buvo pirmasis „Euro Bonus“ projektas, kuriame šildymo vamzdžiai buvo tiesiami tiesiai ant skaldos, o vėliau užpilami skaldele – toks sprendimas reikalavo išskirtinio kruopštumo ir tikslumo. Greta aikštyno esančiose sporto patalpose su drabužinėmis, dušais, sanitarinėmis ir techninėmis zonomis „Euro Bonus“ įrengė visas reikiamas vidaus inžinerines sistemas: šildymo, vėdinimo, oro kondicionavimo, vandentiekio, taip pat nuotekų sistemą ir šilumos punktą.

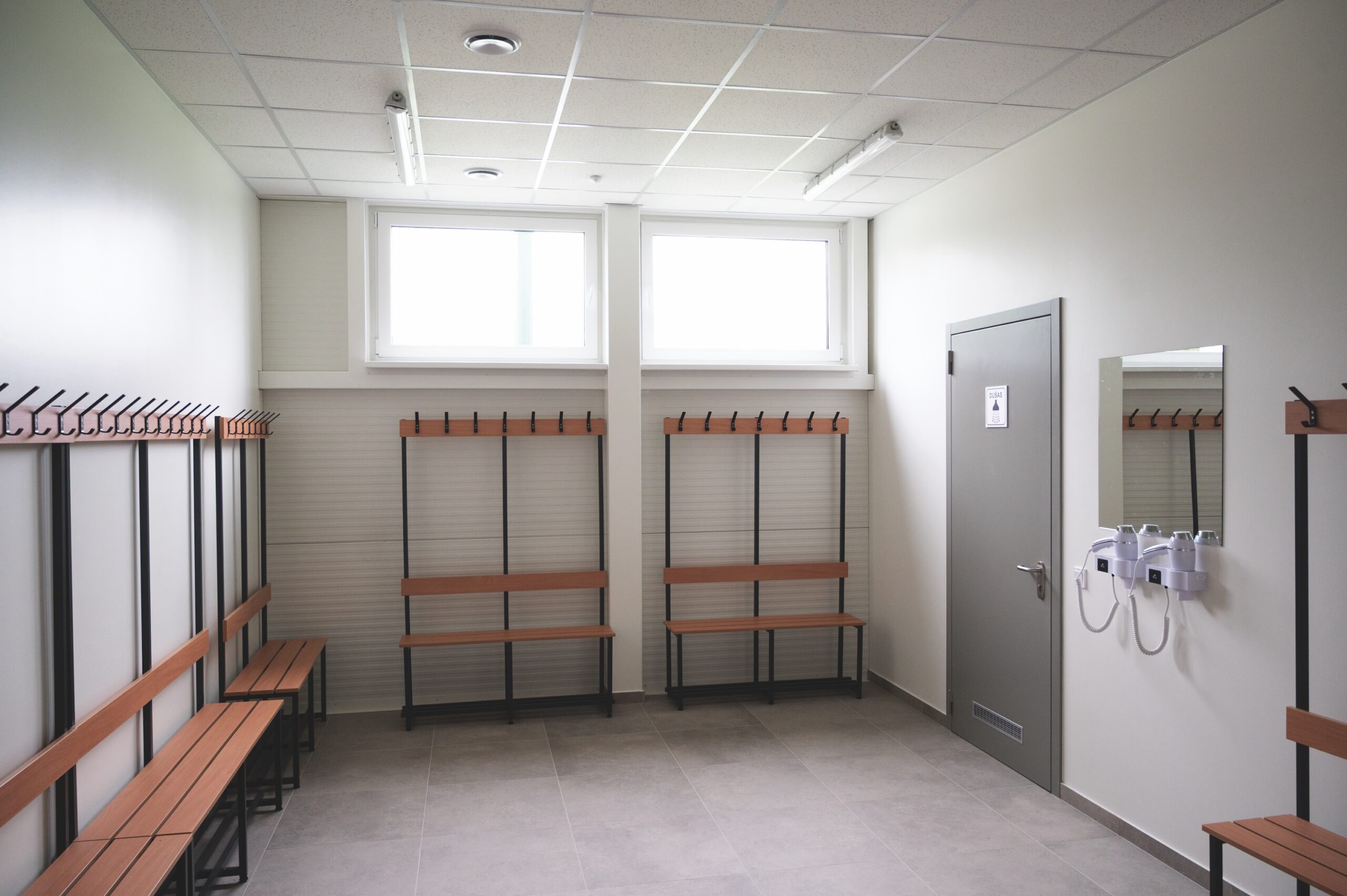

Efektyvi vėdinimo sistema užtikrina šviežio oro tiekimą. Persirengimo kambariuose, teisėjų, trenerių kabinetuose bei medicinos patalpose įrengtas grindinis šildymas arba radiatorinėsistema, kai kuriose zonose – oro kondicionavimo įranga. Vandentiekiui naudoti nerūdijančiojo plieno vamzdžiai, o dušuose sumontuoti termostatiniai maišytuvai. Šildymo sistemai ir pastate, ir aikštyne naudojama miesto tiekiama šiluma.
„Euro Bonus“ specialistai visus darbus objekte atliko laiku ir kokybiškai. Sklandų procesą užtikrino ne tik 18 metų profesinė patirtis, bet ir atsakingi partneriai. Pagrindinius sprendimus ir medžiagas tiekė „Rehau“, „Komfovent“, „KAN-Therm“, „Onninen“, „Flow Balt“, „Linmat“.
„Didžiuojamės galėdami prisidėti prie svarbių objektų visoje Lietuvoje – nuo sanatorijų ir ligoninių iki prekybos centrų bei sporto kompleksų. Mūsų stiprybė – kompleksiniai sprendimai, leidžiantys klientams taupyti laiką ir lėšas: nuo konsultacijų ir projektavimo iki įrengimo bei sistemų priežiūros“, – apibendrina A. Vadoklis.
Intensyvaus judėjimo patalpoms – išskirtinės kokybės dažai
M. Biržiškos sporto aikštyne numatoma intensyvi veikla, nuolat vyks treniruotės ir varžybos, todėl naujajam pastatui, kuriame turėjo būti įrengtos visos būtinosios erdvės, nuo persirengimo kambarių iki techninių patalpų, reikėjo itin kokybiškų ir mechaniniam poveikiui, dilimui atsparių statybinių medžiagų, tarp jų ir sienų dažų.
Visus aukštus kokybės ir atsparumo reikalavimus puikiai atitiko suomių gamintojo „Tikkurila“ dažai „Luja 20“. Dėl inovatyvios sudėties šie pusiau matiniai dažai idealiai tinka visuomeninės paskirties patalpoms, kuriose kasdien vyksta intensyvus judėjimas, pavyzdžiui, vestibiuliams, laiptinėms, koridoriams. Jie saugo dažytą paviršių nuo pelėsio, yra labai atsparūs cheminėms medžiagoms ir drėgmei. Jais padengtus interjero paviršius lengva valyti bei prižiūrėti ir jie ilgai išlaiko dailią išvaizdą.
Dažai „Tikkurila Luja 20“ sukurti siekiant patenkinti profesionalų poreikius ir išsiskiria ne tik ypatingu patvarumu, bet ir įvairių sertifikatų gausa. Jie atitinka statybinių medžiagų mažos emisijos klasę M1 ir yra žymimi Šiaurės šalių ekologiniu ženklu bei ES ekologiniu ženklu. „Tikkurila Luja 20“ turi gaminio poveikio aplinkai deklaraciją (angl. Environmental ProductDeclaration, EPD), leidžiančią įvertinti gaminio poveikį aplinkai, ir atitinka tvariosios statybos standartus.
Šiais dažais (spalva RAL 9010) padengta 630 kv. m naujojo sporto aikštyno pastato sienų.
Šildymo sistemai gerinti – efektyviausias rinkoje vakuuminis degazatorius

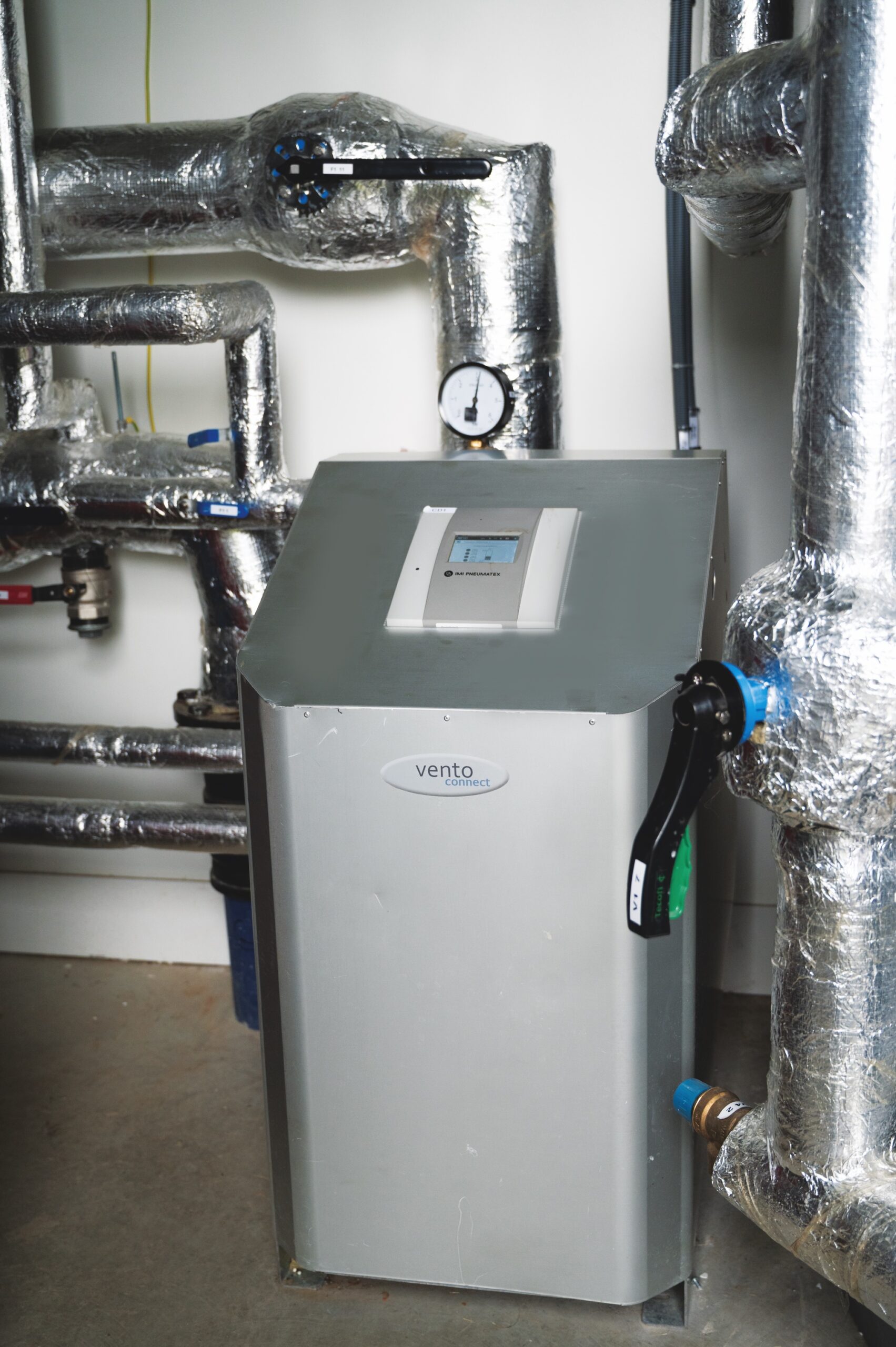

M. Biržiškos sporto aikštyne sumontuotas vienas pažangiausių ir efektyviausių rinkoje įmonės „IMI Hydronic Engineering“ cikloninis vakuuminis degazatorius „Vento Connect“. Gaminys skirtas pašalinti orą iš šildymo, vėsinimo ir saulės energijos sistemų, kad būtų užtikrintas nepriekaištingas jų darbas visą eksploatacijos laikotarpį.
„IMI Hydronic Engineering“ pardavimų vadovo Rolando Kirvaičio žodžiais, „VentoConnect“ rekomenduojamas objektuose, kur reikia didelio našumo šildymo ir vėsinimo sistemos, tačiau oro šalinimas iš sistemos komplikuotas. „Vento“ įrenginio „BrainCubeConnect“ valdymo pultas, palaikantis ryšį su BMS sistema, garantuoja šiuolaikišką prijungimo lygį ir nuotolinį slėgio palaikymo sistemų valdymą realiuoju laiku. Šios gaminio savybės užtikrina šildymo sistemos efektyvumą ir kontrolę.
„Veikdamas „Vento“ sukuria vakuumą, kuris užtikrina maksimalų efektyvumą ir taupo kasdienius šildymo sistemos kaštus, – sako R. Kirvaitis. – „Vento Connect“ tiko šildomai futbolo aikštės dangai, nes ji primena didelę grindinio šildymo sistemą su ilgais vamzdynais, iš kurių labai sudėtinga pašalinti oro kišenes net ir pačiam geriausiam montuotojui. Likęs vamzdyne oras – tai neperduota ir iššvaistyta energija. Oro pašalinimas su „Vento Connect“ garantuoja tinkamą numatytos sistemos veikimą, o tai reiškia, kad suteikia sportininkams geriausias sąlygas treniruotis ir varžytis.“
Degazatorius „Vento Connect“ taip pat padeda taupyti energiją, nes nedirba 24 valandas per parą. „Pašalinus orą iš sistemos, įrenginys veikia automatiniu režimu, – paaiškina R. Kirvaitis. – Jis labai praverčia, jei sistemoje atliekami remonto darbai, nes stotis tuojau pat aptinka padidėjusį oro kiekį ir maksimaliai greitai stengiasi jį pašalinti.“
„IMI Hydronic Engineering“ sukaupusi didžiulę patirtį degazatorių gamybos srityje, o Šveicarijoje gaminami „Vento Connect“ yra vieni pirmųjų įrenginių šioje rinkoje. Nemažai projektuotojų, montuotojų ir kitų „IMI Hydronic Engineering“ klientų puikiai žino pažangius „Vento“ produktus ir nedvejodami juos renkasi, norėdami taupyti laiką ir gauti geriausius rezultatus. „IMI Hydronic Engineering“ gaminiai yra sumontuoti daugelyje Vilniaus verslo centrų, kitos paskirties pastatuose. Juos renkasi klientai visoje Lietuvoje – Kaune, Klaipėdoje, Palangoje, kituose miestuose.
„IMI Hydronic Engineering“ gaminami produktai – lyderiai Vakarų Europos šalių ir Skandinavijos rinkose. Vokietijoje ypač vertinami įmonės termostatiniai produktai, Skandinavijos šalyse – balansavimo vožtuvai. Beje, „IMI Hydronic Engineering“ sukurtas balansinis vožtuvas yra pirmasis, o slėgio palaikymo stotis su kompresoriumi – viena iš pirmųjų pasaulyje.
Aikštės dangos klojimas pareikalavo išskirtinio tikslumo
Įmonė „Trinelitas“, teikianti aukštos kokybės aplinkotvarkos paslaugas privatiems asmenims bei komerciniams objektams, M. Biržiškos sporto aikštyne įrengė tarptautinius standartus atitinkančią futbolo aikštę, bėgimo taką, kelioms skirtingoms sporto šakoms pritaikomas aikšteles, ažūrinėmis trinkelėmis išklojo įvažiavimą į teritoriją, įrengė veją. Gerbūvio darbai atlikti 2 hektarų plote.
„Nekasdieniški mūsų komandai buvo šildomos futbolo aikštelės įrengimo darbai, – pripažįsta Ričardas Kleniauskas, įmonės „Trinelitas“ direktorius. – Turime patirties įrengiant stadionus, tačiau FIFA sertifikuotos šildomos dangos aikštę įrengėme pirmą kartą.“

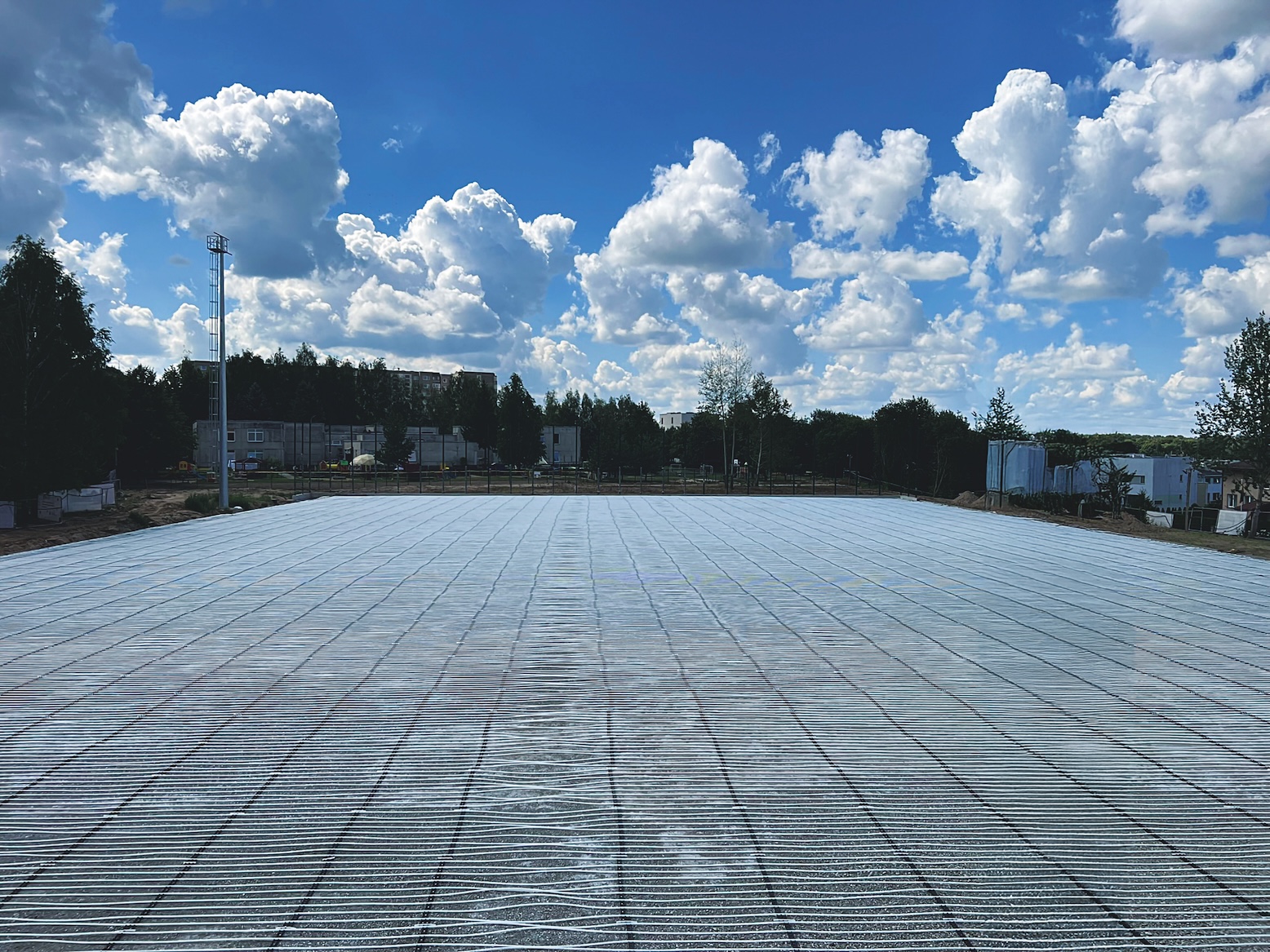

„Trinelitas“ paruošė pagrindus iš smėlio ir skaldos futbolo aikštės šildymo sistemai išvedžioti. Šią sistemą sudarė apie 20 km preciziškai išdėstytų ir sujungtų vamzdelių. Vienam iš projekto rangovų juos išklojus, „Trinelito“ darbuotojai sistemą užpylė viršutiniu išlyginamuoju skaldos sluoksniu, pasitelkę 2D planiravimo įrangą ir greiderius.
Visas darbo proceso sudėtingumas slypėjo detalėse. „Futbolo aikštės plotas – apie 8 tūkst. kv. m, o galima paklaida įrengiant vamzdelius per minėtą plotą – iki 1 cm. Didžiausias iššūkis komandai buvo itin tikslus pagrindo vamzdeliams paruošimas ir atsargus, kad nebūtų pažeistas vamzdelių sandarumas, jų užpylimas skaldele. Viskas puikiai pavyko dėl sklandaus bendradarbiavimo su kitais rangovais“, – itin kruopščių darbų eigą prisimena R. Kleniauskas.
Tiesa, atliekant kitus aplinkotvarkos darbus komandai teko dalį vietos grunto pakeisti atvežtiniu, tačiau tai neturėjo įtakos nei darbų tempui, nei kokybei. „Savo vardą esame pateisinę sąžiningu darbu, todėl pelnytai dirbame su didžiausiais Lietuvoje NT plėtotojais. Užsakovai žino, kad užduotis atliksime laiku, o jei reikia, nedelsdami pateiksime tinkamus sprendimus“, – sako direktorius.

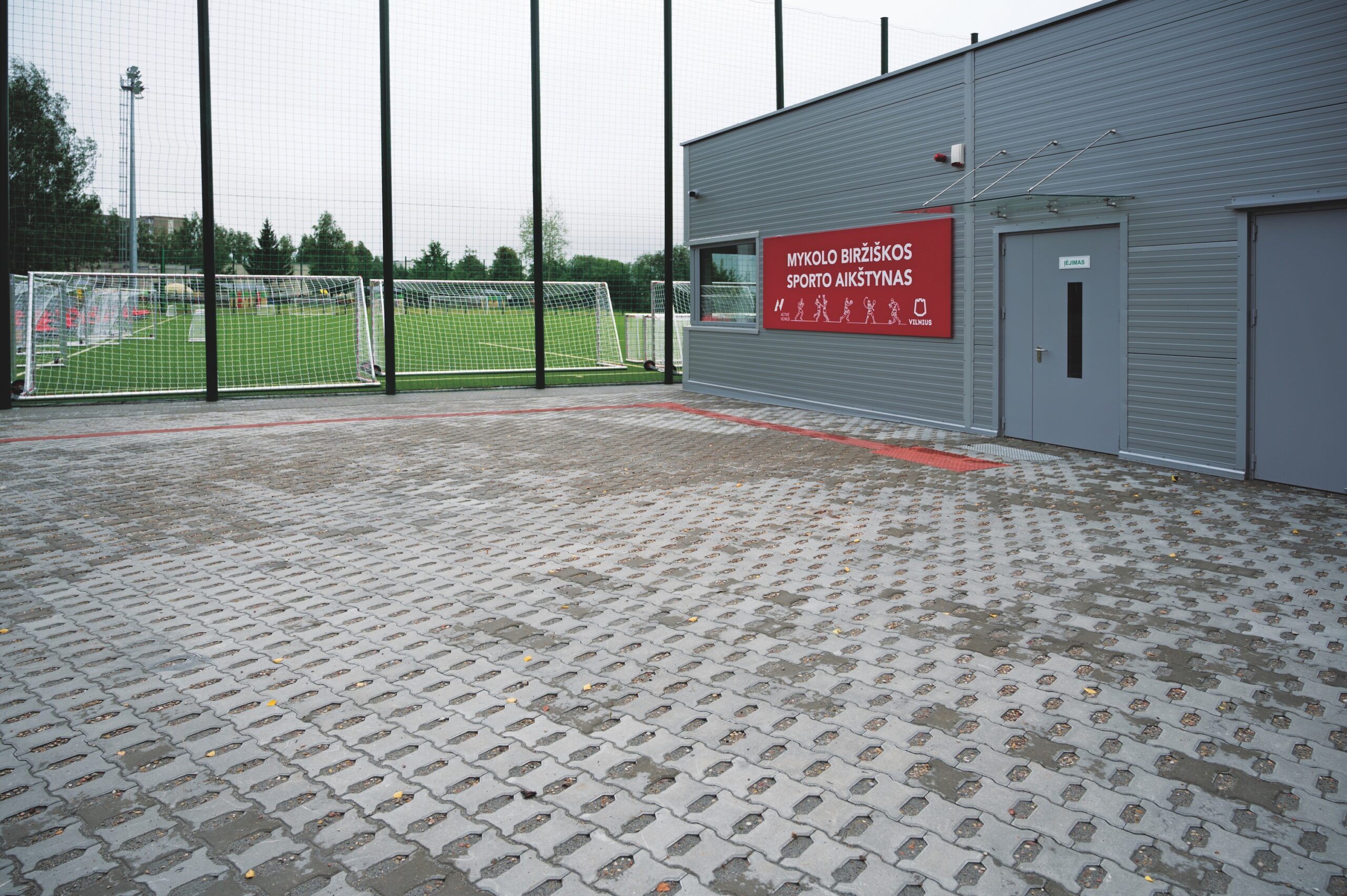

UAB „Trinelitas“ klientams siūlo kiemų ir gatvių įrengimo paslaugas, kompleksiškai ir atsakingai kloja trinkeles, kitas dangas. Ilgametė patirtis ir profesionali komanda užtikrina, kad tvarkoma aplinka būtų estetiška, funkcionali ir lengvai prižiūrima.
Objektas: sporto aikštyno rekonstrukcija ir sporto paskirties pastato statyba, Taikos g. 81, Vilnius
Užsakovas: Vilniaus miesto savivaldybės administracija
Generalinis rangovas: UAB „Infes“
Projektavimo ir statybos darbų valdytojas: Vilniaus vystymo kompanija
Architektai: UAB „Projektų rengimo biuras“, Žilvinas Gedmintas; Gileta Beržinienė; projekto darbų vadovas architektas Tomas Čeburnis
